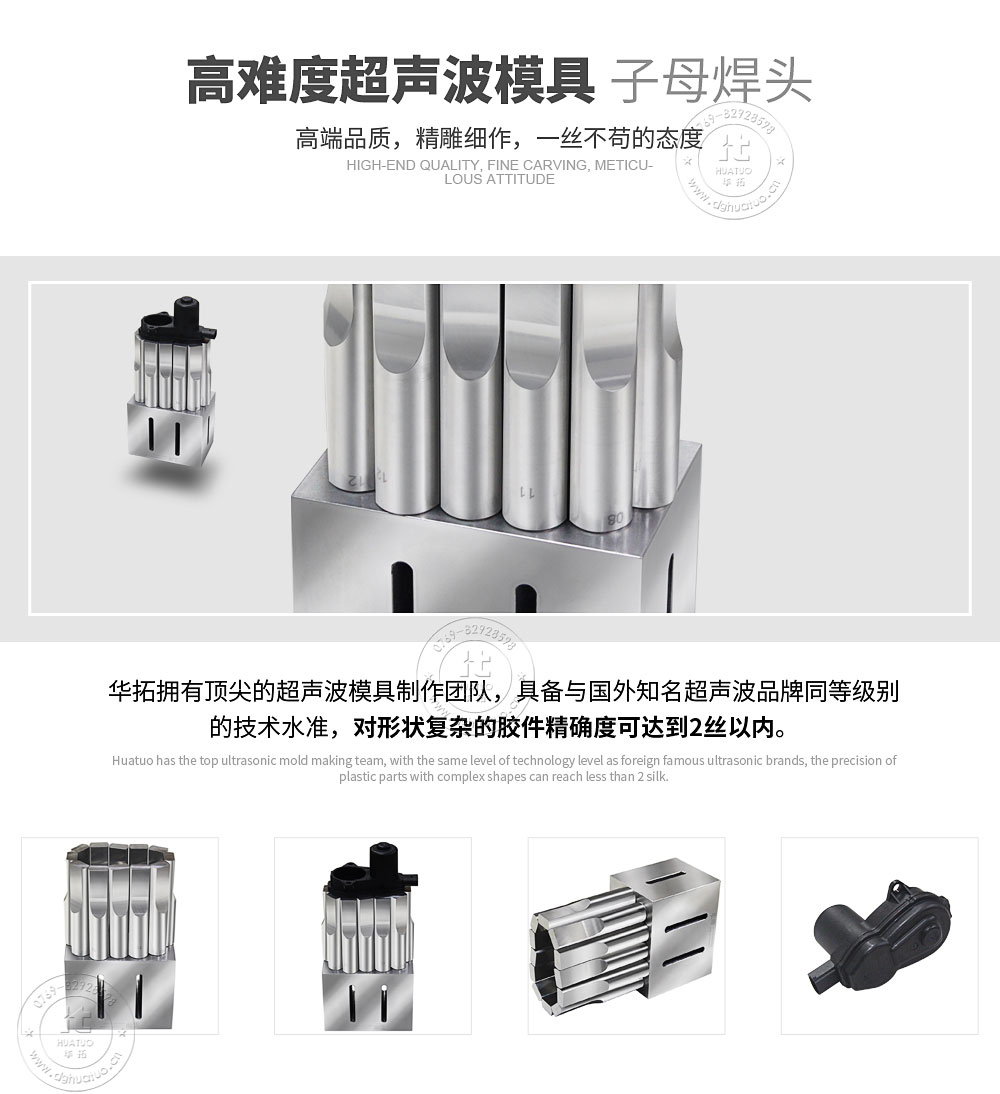

1.氣動傳動系統包括：過濾器，減壓閥，油霧，換向器，節流閥、汽缸等.工作時,沖程缸由空壓機驅動,使超聲波換能器的振動系統能在振動系統的兩側運動,并根據焊接情況調整中小功率超聲波焊接的氣壓區。2.控制系統控制系統由時間繼電器或集成電路時間定時器組成。主要功能如下：一,控制氣動傳動系統的工作,使氣體閥門在焊接過程中在有規律的控制下打開,通過氣缸加熱使焊頭升高，使一定的壓力能保持在被焊接物體上.如果焊接一段時間后保持壓力,則控制系統將改變氣路閥,使焊頭回落恢復。二是控制超聲波發生器的工作時間，系統使整個焊接過程搭建機械，手動只打開按鈕造成脈沖,可手動完成整個焊接過程.整個控制系統的順序是：電源開啟觸發控制信號氣動傳輸系統，氣缸加熱焊頭上升焊接觸發超聲波發生器工作，火箭超聲并保持一定的焊接時間取出超聲波火箭并保持一定的壓力時間再次降低壓力,焊頭回落到焊接結束.3.超聲波發生器主要結果如下：(1)在低功率超聲波塑料焊機中，發電機信號采用鎖相環頻率手動跟蹤電路，使發生器的輸入頻率與換能器的諧振頻率基本相同。(2)功率超過500W的超聲波塑料焊機發電機采用自激功率振蕩器，并具有一定的頻率跟蹤能力。4.超聲波塑料焊機中的聲學系統(1)傳感器超聲波塑料焊機聲學系統由液壓部分、固定部分、工作部件三部分組成.在三個以上的元件中，液壓是核心,通常采用半波長縱向振蕩器和1/4波長縱向振蕩器，其中半波長縱向振蕩器和半波長累加器連接形成全波長塑料焊接換能器，從而將1/4波長縱向振蕩器和1/4波長累積器連接起來形成半波長傳感器。(2)刀頭對于不同的焊接對象，應該有不同的刀頭,無論是近場焊接還是透射焊，只有半波長刀頭才能使焊接端面達到很大的幅值.刀頭,有兩種減幅和不減幅的刀頭。塑料焊機用的材料一般為鋁合金,其端面涂覆硬質合金，功率也由鈦合金材料制成.這種材料的疲勞強度是鋁合金的兩倍以上。
